集装箱在物流运输当中发挥着非常重要的作用，它不仅确保了货物的安全和装载的灵活性，更为重要的是，由于集装箱的标准化设计，它能够轻松地在不同的运输方式之间转换，如从海运到陆运再到铁路运输，无需进行繁琐的货物重新包装或装载，从而极大地提高了整体的运输效率。然而，关于集装箱的更多细节，您又了解多少呢？
1
集装箱方位名称
前端：一般指没有箱门的一端
后端：一般指有箱门的一端
左侧：从集装箱后端向前端看，左边的一侧
右侧：从集装箱后端向前端看，右边的一侧
纵向：集装箱的前后方向
横向：与纵向垂直的左右方向
2
集装箱部件名称
3
集装箱门端部件名称
4
集装箱箱体标识含义

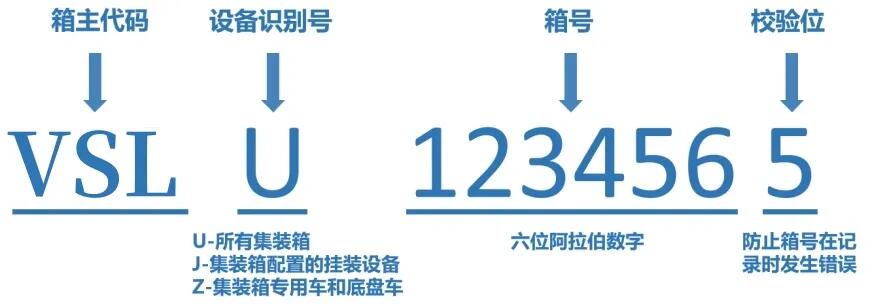

集装箱箱号：集装箱的箱号是其独一无二的身份标识，由箱主代号、顺序号和核对数字标记组成。
箱主代码：是集装箱所有人的代码，由4位大写字母组成，前三位由箱主确定，第4位为设备识别号。即集装箱的“身份证”号码，是集装箱所有人在国际集装箱管理局注册的四个大写英文字母，如上图中的租箱公司“VSLU”。其中，“VSL”代表箱主或经营人，“U”代表集装箱类型是常规集装箱。
箱号(顺序号)：箱号又称顺序号，由6位阿拉伯数字组成，是箱体注册码，用于区分同一箱主的不同集装箱，若数字不足6位，则会在前面补“0”以达到标准长度。
校验位（核对数字）：位于箱号后，用1位阿拉伯数字表示，并加以方框以使其更加醒目。作为数据记录或计算机处理时的验证工具，由前4位字母和6位数字经过校验规则运算得到，目的是确保箱主代号和顺序号的准确性。
尺寸和类型代码(箱型代码)：
【第1位数字】表示集装箱长度，如图示第一位数字为4，表示为40英尺。如“2”代表20英尺箱，“4”代表40英尺箱，“M”则代表48英尺箱等。
【第2位数字】表示集装箱高度索引号，数字为2的非高箱（8.5英尺高），为5的为高箱（9.5英尺高）。
【第3位字母】表示箱型，如干货箱，箱型代码GP，字母用G表示；油罐箱，箱型代码TK，用T表示。
【第4位数字】表示该箱型的特征。第四位的“1”是指在一端或两端设有箱门，并且在一侧或两侧设“全开式”箱门。例如，22G1指箱长为20ft（6068mm）、箱宽为8ft（2438mm）、箱高为8ft6in（2591mm）、上方有透气罩的通用集装箱。
其他：额定重量，又称最大总质量或总重，代表了集装箱设计的最大允许总质量。而自重则是集装箱在空置状态下的质量。这两项关键信息通常以千克（kg）和磅（lb）两种单位同时标示，如“MAX GROSS 24000kg 52920lb”和“TARE 2300kg 5070lb”。CU.CAP.表示立方（该柜可以的内容积），MGW.表示总重（柜重和可以装载货物重量之和），NET.表示净重或有效载荷（容许装载的最大货物重量），确保在不同计量体系下都能准确理解。
5
集装箱尺寸分类
常见集装箱的分类
根据尺寸分类
20GP（20尺普柜）
箱内5.898×2.352×2.385
箱外6.096×2.438×2.591
40GP（40尺普柜）
箱内12.032×2.352×2.385
箱外12.192×2.438×2.591
40HC/HQ（40尺高柜）
箱内12.032×2.352×2.698
箱外12.192×2.438×2.896
45HC/HQ（45尺高柜）
箱内13.556×2.352×2.698
箱外13.716×2.438×2.896
常用集装箱规格、尺寸，集装箱能装多少体积多少吨？
请向上滑动阅览
常用的标准集装箱主要有四种，20GP、40GP、40HQ和45HQ，分别介绍一下。
一，常用标准型干货集装箱的尺寸
1）20英尺小柜（20GP）长*宽*高（米）
内：5.898 * 2.352 * 2.385
外：6.096 * 2.438 * 2.591
货毛重（吨）：18
货体积（立方米）：33 （正常装28方）
2）40英尺平柜（40GP）长*宽*高（米）
内：12.032 * 2.352 * 2.385
外：12.192 * 2.438 * 2.591
货毛重（吨）：26 （正常装22吨）
货体积（立方米）：67 （正常装58方）
3）40英尺高柜（40HQ/HC）长*宽*高（米）
内：12.032 * 2.352 * 2.697
外：12.192 * 2.438 * 2.896
货毛重（吨）：26 （正常装22吨）
货体积（立方米）：76（正常装68方）
4）45英尺高柜（45HQ/HC）长*宽*高（米）
内：13.556 * 2.352 * 2.697
外：13.716 * 2.438 * 2.896
货毛重（吨）：28（一般装25吨）
货体积（立方米）：86（正常装78方）
二，集装箱的尺寸单位是英尺，英尺的换算方法：
1英寸=2.54cm
1英尺=12英寸=12*2.54=30.48cm
集装箱的长宽高计算：
1）宽度都一样：8英尺
8英尺= 8*30.48cm=2.438米
2）普柜（GP柜）高度：8.5英尺
8英尺6英寸= 8.5英尺= 8.5*30.48cm= 2.591米
3）高柜（HQ/HC）高度：9.5英尺
9英尺6英寸= 9.5英尺= 9.5*30.48cm= 2.896米
4）小柜长度：20英尺
20英尺=20*30.48cm=6.096米
5）大柜长度：40英尺
40英尺=40*30.48cm=12.192米
上面集装箱的装货毛重（小柜18吨/40尺大柜22吨/45尺大柜25吨），都是普通柜的装货重量。若货物重量预计会超过，需要提前跟货代或船公司沟通好：船公司最大限重多少，是否安排提加重柜，超重费如何算；还有码头限重多少，是否能正常还柜。
规格
长×宽×高（米）
配货毛重（吨）
体积（m3）
20GP
内：5.898×2.352×2.385
外：6.058×2.438×2.591
17.5
33.1（正常装28方）
40GP
内：12.032×2.352×2.385
外：12.192×2.438×2.591
22
67.5（正常装56方）
40HQ(高柜)
内：12.032×2.352×2.69
外：12.192×2.438×2.896
76.2（正常装68方）
45HQ高柜)
内：13.556×2.352×2.698
外：13.716×2.438×2.896
29
86（正常装78方 ）
20 OT(开顶柜)
内：5.898×2.352×2.342
外：6.058×2.438×2.591
20
32.5方
40 OT(开顶柜)
内：12.034×2.352×2.330
外：12.192×2.438×2.591
30.5
65.9方
20FR(脚架式折叠平板)
内：5.650×2.030×2.073
外：6.058×2.438×2.591
22
24方
20FR（板框式折叠平板）
内：5.638×2.228×2.233
外：6.058×2.438×2.591
22
28方
40FR（脚架式折叠平板）
内：11.784×2.030×1.943
外：12.192×2.438×2.591
39
46.5方
40FR（板架式折叠平板）
内：11.776×2.228×1.955
外：12.192×2.438×2.591
36
51方
20Refigerated（冷冻柜）
内：5.480×2.286×2.235
外：6.058×2.438×2.591
17
28方
40Refigerated（冷冻柜）
内：11.585×2.29×2.544
外：12.192×2.438×2.896
22
67.5方
20ISO TANK(罐式集装箱)
外：6.058×2.438×2.591
26
24方
40挂衣柜
内：12.03×2.35×2.69
外：12.19×2.44×2.90
76方
5
集装箱作业标记
登箱顶触电警告标记：该标记为黄色底色三角形，一般设在罐式集装箱和位于登箱顶扶梯处，以警告登梯者有触电危险。
超高标记：凡高度超过2.6m的集装箱，都应贴上此标。该标记为在黄色底上标出黑色数字和边框，贴在集装箱每侧的左下角，距箱底0.6m处，同时贴在集装箱主要标记的下方。
超重标记：对于超重（总重超过30.48吨）的集装箱，可以看到如下“SUPERHEAVY”的三角形超重标记。
国际铁路联盟标记：标记中方框上部“i”“c”字样表示国际铁路联盟，方框下部数字表示各铁路公司或机构的代号（数字代号或字母代号），如图所示（图中“33”表示“中国铁路总公司”）。
6
罐式集装箱部件名称
